プロトコルリファレンス

プロトコル概要

Unified Pilot Protocol (UPP) は WebSocket 上の JSON メッセージ を使用します。すべてのメッセージは標準構造に従い、プロトコルバージョン管理とメッセージ相関性を備えています。

接続詳細

プロトコル: WebSocket (ws://)
ホスト: <qaptly_desktop_ip> (ローカルネットワーク IP)
ポート: 18765
パス: /upp
完全 URL: ws://<qaptly_desktop_ip>:18765/upp

ネットワーク構成: <qaptly_desktop_ip> は、ローカルネットワーク上の Qaptly Desktop を実行しているマシンの IP アドレス（例：192.168.1.100、10.0.0.5）を表します。⚠️ 内部ネットワークのみ: UPP はローカルネットワーク展開用に設計されています。WebSocket サーバーを公共インターネットに公開しないでください。

プロトコルバージョン

現在のバージョン: 1.0.0 (セマンティックバージョン) すべてのメッセージは互換性チェックのために protocolVersion: "1.0.0" を含める 必要があります。

ベースメッセージ構造

すべての UPP メッセージは以下の形式に従います:

{
  "id": "<message-uuid>",
  "protocolVersion": "1.0.0",
  "type": "<message_type>",
  "timestamp": "<ISO8601>",
  "payload": { ... }
}

フィールド	型	必須	説明
`id`	string	はい	一意のメッセージ ID (UUID v4)
`protocolVersion`	string	はい	プロトコルバージョン (semver)
`type`	string	はい	メッセージタイプ (下記参照)
`timestamp`	string	はい	ISO 8601 タイムスタンプ (Z 付き)
`payload`	object	はい	メッセージ固有のコンテンツ

メッセージタイプ

タイプ	方向	説明
`register`	Pilot → Qaptly	実行ノードが自分を登録
`register_response`	Qaptly → Pilot	登録応答
`command`	Qaptly → Pilot	コマンドを実行
`response`	Pilot → Qaptly	コマンド実行結果
`event`	Pilot → Qaptly	リアルタイムイベント通知
`subscribe`	Qaptly → Pilot	イベントを購読
`heartbeat`	双方向	接続を保持

登録メッセージ

実行ノードは接続直後にこのメッセージを送信します。方向: Pilot → Qaptly

初回接続 (キーなし)

{
  "id": "msg-uuid-001",
  "protocolVersion": "1.0.0",
  "type": "register",
  "timestamp": "2026-01-21T10:30:00.000Z",
  "payload": {
    "pilot": {
      "id": "my-pilot-001",
      "name": "My WiFi Controller",
      "version": "1.0.0",
      "vendor": "My Company",
      "description": "Controls WiFi networks for testing"
    },
    "auth": {},
    "capabilities": [
      {
        "action": "wifi.scan",
        "name": "Scan WiFi Networks",
        "description": "Scans for available WiFi networks and returns their SSID, signal strength, and security type",
        "params": {
          "type": "object",
          "properties": {
            "timeout": {
              "type": "number",
              "description": "Scan timeout in seconds",
              "default": 10
            }
          },
          "required": []
        },
        "returns": {
          "type": "object",
          "properties": {
            "networks": {
              "type": "array",
              "items": {
                "type": "object",
                "properties": {
                  "ssid": { "type": "string" },
                  "signal": { "type": "number" },
                  "security": { "type": "string" }
                }
              }
            }
          }
        },
        "events": ["wifi.scan_complete"]
      }
    ]
  }
}

再接続 (キーを使用)

{
  "id": "msg-uuid-100",
  "protocolVersion": "1.0.0",
  "type": "register",
  "timestamp": "2026-01-21T15:00:00.000Z",
  "payload": {
    "pilot": {
      "id": "my-pilot-001",
      "name": "My WiFi Controller",
      "version": "1.0.0"
    },
    "auth": {
      "key": "abc123-generated-key-xyz789"
    },
    "capabilities": [...]
  }
}

実行ノード情報フィールド

フィールド	型	必須	説明
`id`	string	はい	一意の実行ノード ID (形式: `<type>-<instance>`)
`name`	string	はい	人間が読める名前
`version`	string	はい	実行ノードバージョン (semver)
`vendor`	string	いいえ	開発者/企業名
`description`	string	いいえ	この実行ノードが何をするか

認証フィールド

フィールド	型	必須	説明
`key`	string	条件付き	事前共有キー (既知の実行ノードに必須)

機能フィールド

フィールド	型	必須	説明
`action`	string	はい	アクション識別子 (形式: `domain.action`)
`name`	string	はい	人間が読める名前
`description`	string	いいえ	このアクションが何をするか (AI が使用)
`params`	JSON Schema	はい	パラメータ定義 (Draft 2020-12)
`returns`	JSON Schema	はい	戻り値定義
`events`	string[]	いいえ	このアクションが発生させる可能性のあるイベント

登録応答

Qaptly は登録を処理した後、このメッセージを送信します。方向: Qaptly → Pilot

成功 (既知の実行ノード)

{
  "id": "msg-uuid-002",
  "protocolVersion": "1.0.0",
  "type": "register_response",
  "timestamp": "2026-01-21T10:30:00.100Z",
  "payload": {
    "success": true,
    "pilotId": "my-pilot-001",
    "message": "Pilot registered successfully",
    "heartbeat": {
      "interval": 30000,
      "timeout": 90000
    }
  }
}

承認待ち (新しい実行ノード)

{
  "id": "msg-uuid-002",
  "protocolVersion": "1.0.0",
  "type": "register_response",
  "timestamp": "2026-01-21T10:30:00.100Z",
  "payload": {
    "success": false,
    "pending": true,
    "message": "Waiting for user approval"
  }
}

承認済み (キー付き)

{
  "id": "msg-uuid-003",
  "protocolVersion": "1.0.0",
  "type": "register_response",
  "timestamp": "2026-01-21T10:30:15.000Z",
  "payload": {
    "success": true,
    "pilotId": "my-pilot-001",
    "assignedKey": "abc123-generated-key-xyz789",
    "message": "Pilot approved and registered",
    "heartbeat": {
      "interval": 30000,
      "timeout": 90000
    }
  }
}

失敗

{
  "id": "msg-uuid-002",
  "protocolVersion": "1.0.0",
  "type": "register_response",
  "timestamp": "2026-01-21T10:30:00.100Z",
  "payload": {
    "success": false,
    "error": {
      "code": "AUTH_FAILED",
      "message": "Invalid authentication key"
    }
  }
}

エラーコード

コード	説明
`AUTH_FAILED`	キー検証に失敗
`USER_REJECTED`	ユーザーが実行ノードを拒否
`DUPLICATE_PILOT_ID`	実行ノード ID が既に登録されている
`INVALID_PILOT_INFO`	実行ノード情報が無効または欠落
`INVALID_CAPABILITY`	機能定義が無効
`PROTOCOL_VERSION_MISMATCH`	プロトコルバージョンがサポートされていない

コマンドメッセージ

Qaptly はアクション実行のためにコマンドを送信します。方向: Qaptly → Pilot

{
  "id": "msg-uuid-010",
  "protocolVersion": "1.0.0",
  "type": "command",
  "timestamp": "2026-01-21T10:31:00.000Z",
  "payload": {
    "commandId": "cmd-uuid-12345",
    "action": "wifi.scan",
    "params": {
      "timeout": 15
    },
    "timeout": 20000
  }
}

フィールド

フィールド	型	必須	説明
`commandId`	string	はい	一意のコマンド ID (UUID)
`action`	string	はい	実行するアクション
`params`	object	はい	パラメータ (機能スキーマと一致)
`timeout`	number	いいえ	タイムアウト (ミリ秒、デフォルト: 30000)

応答メッセージ

実行ノードは実行結果で応答します。方向: Pilot → Qaptly

成功

{
  "id": "msg-uuid-011",
  "protocolVersion": "1.0.0",
  "type": "response",
  "timestamp": "2026-01-21T10:31:05.000Z",
  "payload": {
    "commandId": "cmd-uuid-12345",
    "success": true,
    "data": {
      "networks": [
        {
          "ssid": "HomeWiFi",
          "signal": -45,
          "security": "wpa2"
        }
      ]
    }
  }
}

失敗

{
  "id": "msg-uuid-011",
  "protocolVersion": "1.0.0",
  "type": "response",
  "timestamp": "2026-01-21T10:31:05.000Z",
  "payload": {
    "commandId": "cmd-uuid-12345",
    "success": false,
    "error": {
      "code": "wifi.SCAN_FAILED",
      "message": "WiFi adapter is disabled"
    }
  }
}

フィールド

フィールド	型	必須	説明
`commandId`	string	はい	コマンドの commandId と一致する必要があります
`success`	boolean	はい	コマンドが成功したかどうか
`data`	object	成功時	戻りデータ (機能スキーマと一致)
`error`	object	失敗時	エラー詳細
`error.code`	string	はい	エラーコード (形式: `domain.ERROR_NAME` を使用)
`error.message`	string	はい	人間が読めるエラーメッセージ

イベントメッセージ

実行ノードは購読者にイベントを送信します。方向: Pilot → Qaptly

{
  "id": "msg-uuid-020",
  "protocolVersion": "1.0.0",
  "type": "event",
  "timestamp": "2026-01-21T10:35:00.000Z",
  "payload": {
    "event": "wifi.disconnected",
    "data": {
      "reason": "signal_lost",
      "lastSsid": "HomeWiFi"
    }
  }
}

重要: Qaptly が購読したイベントのみを送信します。購読されていないイベントは無視されます。

購読メッセージ

Qaptly は特定のイベントを購読します。方向: Qaptly → Pilot

イベントを購読

{
  "id": "msg-uuid-030",
  "protocolVersion": "1.0.0",
  "type": "subscribe",
  "timestamp": "2026-01-21T10:30:05.000Z",
  "payload": {
    "subscribe": ["wifi.connected", "wifi.disconnected"],
    "unsubscribe": []
  }
}

イベントから購読解除

{
  "id": "msg-uuid-031",
  "protocolVersion": "1.0.0",
  "type": "subscribe",
  "timestamp": "2026-01-21T10:30:06.000Z",
  "payload": {
    "subscribe": [],
    "unsubscribe": ["wifi.signal_changed"]
  }
}

ワイルドカードサポート

すべてのイベントを購読: ["*"]
ドメインを購読: ["wifi.*"] (すべての wifi イベント)

ハートビートメッセージ

接続を保持します。両当事者は 30 秒ごとにこれを送信します。方向: 双方向

{
  "id": "msg-uuid-100",
  "protocolVersion": "1.0.0",
  "type": "heartbeat",
  "timestamp": "2026-01-21T10:32:00.000Z",
  "payload": {}
}

ハートビートポリシー

パラメータ	値	説明
間隔	30秒	30秒ごとにハートビートを送信
タイムアウト	90秒	90秒間メッセージなし = 切断
イニシエータ	両方	Qaptly と実行ノード両方が送信
応答	なし	火災と忘却、応答不要

実行ノードが 90 秒間ハートビートを送信しない場合、Qaptly は接続を閉じます。

アクション命名規則

アクションは形式を使用します: domain.action

標準ドメイン

ドメイン	例	説明
`wifi`	`scan`, `connect`, `disconnect`, `status`	WiFi 制御
`bluetooth`	`scan`, `pair`, `unpair`	Bluetooth 制御
`network`	`ping`, `traceroute`, `dns_lookup`	ネットワーク診断
`gpio`	`read`, `write`, `mode`	GPIO 制御
`sensor`	`temperature`, `humidity`, `pressure`	センサー読み取り
`system`	`reboot`, `shutdown`, `info`	システム操作

カスタムドメイン

カスタムドメインにはベンダープレフィックスを使用します:

vendor.domain.action

例:

acme.motor.rotate
acme.motor.stop
mycompany.led.set_color

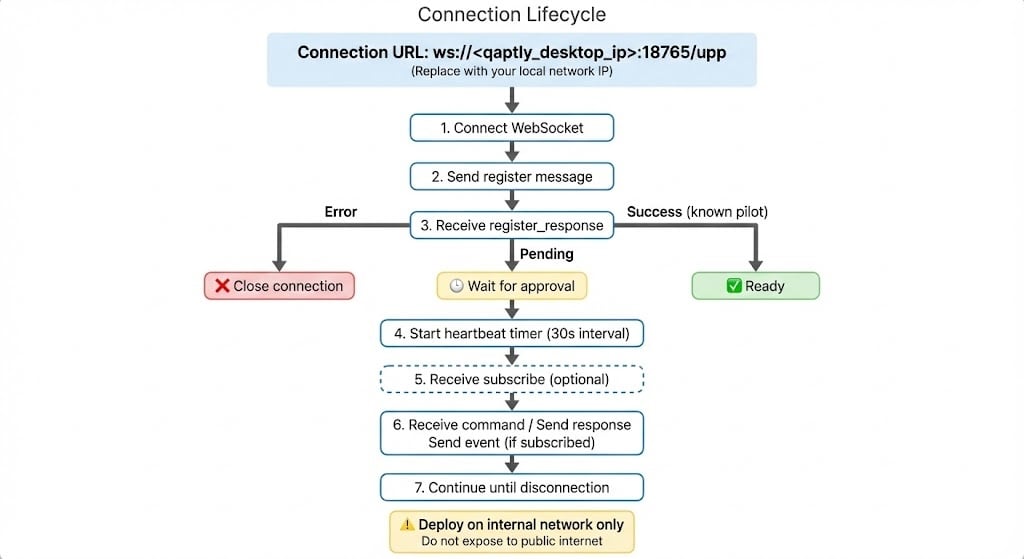

接続ライフサイクル

切断

クリーン切断: WebSocket を正常に閉じる
タイムアウト: 90秒間メッセージなし
猶予期間: 同じキーで再接続するまで 5 分

ベストプラクティス

メッセージ ID

すべてのメッセージ ID に UUID v4 を使用:

import uuid
message_id = str(uuid.uuid4())

タイムスタンプ

ISO 8601 形式を ‘Z’ サフィックス (UTC) で使用:

from datetime import datetime
timestamp = datetime.utcnow().isoformat() + "Z"
# "2026-01-21T10:30:00.000000Z"

エラー処理

常に意味のあるエラーコードとメッセージを含める:

{
  "code": "wifi.AUTHENTICATION_FAILED",
  "message": "WiFi password is incorrect"
}

イベントフィルタリング

Qaptly が購読したイベントのみを送信:

if event_manager.is_subscribed("wifi.connected"):
    await send_event("wifi.connected", {...})

次のステップ

Authentication

セキュリティモデルとキー管理

Capabilities

JSON Schema で機能を定義

Examples

完全な実装例

Quick Start

最初の実行ノードを構築
